产品描述

JS-B866蓝牙模块

JS-B866 采用高性能芯片TSLR8266 专为无线数据传输而设计,该芯片是一款高集成度的的蓝牙4.0 低功耗Soc收发器。芯片集成高性能RF 收发器、基带处理器、Cortex-M0内核以及丰富的外围设备。


特点

● 完成遵从蓝牙BLE(Bluetooth low engery)5.0规范

● 内置PCB射频天线

天游ty8 ● 512KB可编程FLASH, 32KB RAM空间

● 工作电压范围2.7~ 3.6V

天游ty8 ● 0dB模式下传输距离可达20米

● 模块尺寸30.60*15.61mm


应用范围

智能家居、穿戴设备、智能电子秤、蓝牙透传产品


电气特征


最小值

天游ty8 最大值

天游ty8 工作温度

-40℃

天游ty8 85℃

天游ty8 工作电压

2.7V

天游ty8 3.6V

天游ty8 工作频段

2400MHz

2483.5MHz

RF功率


+7dB


功耗

下面数据是在功率设置在0dB状态下广播期间功耗, 测试方法在电源电路中串入10欧电阻,对电阻两端进行电压采样。


广播模式

天游ty8 RX/TX峰值电流

13mA/13mA

30ms

164uA

40ms

123uA

100ms

67uA

天游ty8 400ms

27uA

1000ms

19uA

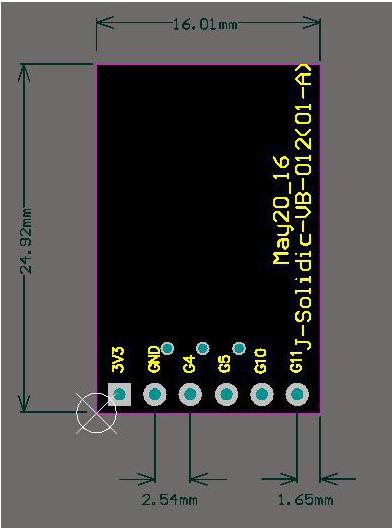

模块尺寸及引脚定义


管脚标号

名称

功能描述

3V3

VCC

天游ty8 +3.3V电源

GND

GND

G4

RX

RX 数据输出

天游ty8 G5

TX

TX 数据输入

天游ty8 G10

WEKUP

天游ty8 休眠换醒控制(1:换醒,0:休眠)

天游ty8 G11

天游ty8 IND

蓝牙状态指示(0:未连接, 1:已连接)
