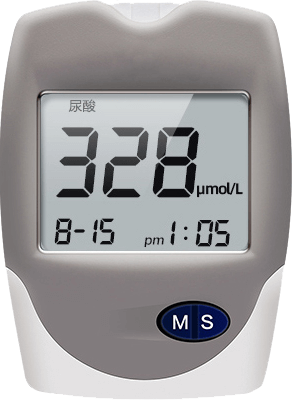

此尿酸检测仪方案采用SDI5229TS芯片，是一款内部集成了3通道高精度24位Sigma-Delta结构 ADC的MCU，可配置80点( 4*20)或128点(8*16)的液晶驱动，通过MCU控制基准电压加载到试纸上进行氧化反应时ADC读到的相关数据，经过算法处理后可得到相应的尿酸浓度。
天游ty8 采用高精度24bitADC精准测量
当测得结果＜ 179µmol/L 显示LO
当测得结果＞ 1190µmol/L 显示HI
50组数据记忆 轻松统计
年月日时间设置
快速出值
自动关机 功耗低
1：校准说明
● 下载程序后初次开机进入校准程序显示“CAL”。
● 在试纸插入口插入标准电阻。
● 按“M”键进行校准。
天游ty8 ● 显示“PAS”表示校准完成然后关机。
天游ty8 ● 再次开机可正常使用。
2：记忆功能
2.1：显示记忆数据
天游ty8 关机状态下，按M键，屏幕显示最近一次的检测结果。再按M键，依次显示全部检测结果。3分钟内无任何操作，尿酸检测仪自动关机。
2.2：清除记忆数据（请谨慎操作）
关机状态下、或记忆翻查状态下，“M”和 “S”键一起按下3秒，会出现“dEL”标识，并且右上角会有当前记忆组数在闪动，此时按一下S键、再按一下S键记忆组数变成0，表示全部记忆已经被清除。
天游ty8 3：设定模式
3.1：进入设定模式
天游ty8 上电进入设定模式。
天游ty8 3.2：日期、时间设置
天游ty8 ● 月份闪烁，按S键，设置月份，按M键，确定月份并切换到日期设定。
● 日期闪烁，按S键，设置日期，按M键，确定日期并切换到小时设定。
● 小时闪烁，按S键，设置小时，按M键，确定小时时间并切换到分钟设定。
● 分钟闪烁，按S键，设置分钟，按M键，则重新回到月份、日期、小时、分钟设定。
● 设定状态下，15秒内无任何操作，会自动存储设定的内容并关机。
天游ty8 4：尿酸检测说明
天游ty8 ● 将试纸插入机器试纸接口，一直到底。
● 尿酸检测仪自动开机。
天游ty8 ● 屏幕上显示血滴符号，提示采血。此时屏幕上的日期、时间和校正码交替闪烁。
天游ty8 ● 试纸末端的进血端口接触血滴，血滴会被自动吸入。
● 观察试纸采血端口的采血量，确保所采血量完全填满反应区。
天游ty8 ● 等待仪器倒计时6S后屏幕显示结果。
● 显示结果后拔出试纸，尿酸检测仪将会自动保存本次的测量结果并进行关机。
|
产品名称 |
尿酸检测仪 |
|
测量范围 |
179µmol/L-1190µmol/L |
|
电源规格 |
DC5V |
|
工作电压 |
3.3V |
|
测量精度 |
＞297µmol/L不超过±20% |
|
分辨率 |
1µmol/L |
|
测量时间 |
6S |
|
工作环境 |
温度：14~40℃ |
|
存储环境 |
温度：-5~+50℃ 湿度：＜85%并且无现象 |
